Cálculo del Espesor de Pared del Cabezal Elipsoidal 2:1 Bajo Presión Interna

  ASME Sección VIII Div 1 - Apéndice 1-4 - Fórmulas para el Diseño de Cabezales Conformados Bajo Presión Interna

    (Ingrese valores en celdas amarillas para cálculos y en celdas azules como información)
  DATOS DE ENTRADA

    Condiciones de Diseño     Material
    Presión de Diseño, Pd =  psig Especificación del  Material del Cabezal
            Tipo de Material del Cabezal

    Temperatura de Diseño, Td =  °F Esfuerzo Permisible del Cabezal, S  =  psi

    Eficiencia de Junta, E =   Dimensiones
Diámetro Interior, Di =   in.
Tolerancia a la Corrosión, CA =  in.
Espesor nominal de la pared antes de la conformación, tn =
 in.
          Espesor después de la conformación (1), tf =  in.
Diámetro Exterior, Do =  in.
          Longitud de la falda recta (2)(3), SK =  in.
Compruebe si tr ≤ tf
Notas:
    (1) Según UG-79(d)(3) La reducción de espesor de la soldadura después de la conformación no debe exceder 1/32 in. (1 mm) o 10% del espesor nominal, lo que sea menor.
    (2) Según UG-32 (k) Todos los cabezales conformados, más gruesos que la carcasa y cóncavas a presión, destinadas a uniones soldadas a tope, tendrán una longitud de falda suficiente para cumplir los requisitos de la Figura UW-13.1, cuando una transición gradual es requerido. Todos los cabezales conformados cóncavos a presión y destinados a unión a tope no necesitan tener una falda integral cuando el espesor del cabezal es igual o inferior al espesor de la carcasa. Cuando se proporciona una falda, su espesor debe ser al menos el requerido para una carcasa sin costuras del mismo diámetro interior.
    (3) Según UG-32 (l) Los cabezales cóncavos a presión, destinados a unirse mediante soldadura fuerte, deberán tener una longitud de falda suficiente para cumplir con los requisitos de las juntas circunferenciales en la Parte UB.


  CÁLCULOS

    Cabezal Elipsoidal
    con tf/L ≥ 0.002

    Espesor después del conformado ajustado por corrosión, nt =  in.   nt = tf-CA
    Diámetro interior con corrosión removida, D =  in.   D = Di + 2CA

    Profundidad interior del cabezal elipsoidal con la corrosión removida, h  in.   Para Cabezal Elipsoidal 2:1 h = D/4
    Proporción del Cabezal = D/2h
    Factor K  (El valor se obtiene de la Tabla 1-4.1)
    Factor K1  (El valor se obtiene de la Tabla UG-37)
    Radio interior esférico o de la corona, L = k1D  in.
    Radio interior del nudillo (4), r =  in.

    Espesor mínimo de pared  [Apéndice 1-4(c)]
    Espesor mínimo requerido, tr =  in.   tr = P D K   + CA
            2 S E - 0.2 P

    Compruebe si tr ≤ tf

     Presión máxima de trabajo  [Apéndice 1-4(c)]
    Presión máxima de trabajo para el cabezal elipsoidal, Pmax =  psig   P = 2 S E nt
            K D + 0.2 nt

    Compruebe si Pmax ≥  P

    Compruebe
    Limitaciones: tf/L ≥ 0.002 tf/L ≥ 0.002

    Volumen =  ft³   V = ( π Di³ + π Di² SK ) /  1728
            24 4

    Peso =  lbs   W = (( π (Do³-Di³) + π (Do²-Di²) SK ) /  1728) ρm
            24 4

    Nota:
    (4) Según UG-32 (c) Una aproximación aceptable de un cabezal elipsoidal 2:1 es una con un radio de nudillo de 0.17D y un radio esférico de 0.90D.


  RESULTADOS

    Condiciones de Diseño
    Presión de Diseño, Pd =  psig
    Temperatura de Diseño, Td =  °F
    Material
Material del Cabezal
    Dimensiones
Diámetro Exterior, Do =  in.
Espesor nominal de la pared antes de la conformación, tn =  in.
Espesor después de la conformación, tf =  in.
Diámetro Interior, Di =  in.
Radio interior esférico o de la corona, L =  in.
Radio interior del nudillo, r =  in.
Para cabezal elipsoidal 2:1 h =   in.
Presión máxima de trabajo =  psig
Volumen =  ft³
Peso =  lbs


    Discusión y Referencias
    Información sobre el Cálculo del Espesor de Pared del Cabezal Elipsoidal 2:1 Bajo Presión Interna
    ASME Section VIII Div 1 Appendix 1-4(c)
    Estándares, Párrafos y Apéndices
  - ASME BPVC.VIII.1  Rules for Construction of Pressure Vessels
  - ASME BPVC SEC II-D Material Properties
  - ASME Section VIII Div 1 Appendix 1-4  Formulas for the Design of Formed Heads Under Internal Pressure

    Cabezal Elipsoidal con ts/L ≥ 0.002









    Espesor mínimo requerido [ASME VIII.1 APP 1-4]
      t = P D K
      2 S E - 0.2 P
    Presión de diseño interna [ASME VIII.1 APP 1-4]
      P = 2 S E t
      K D + 0.2 t
    Donde:
    P: Presión de Diseño, en barg (psig)
    D: Diámetro interno (en estado corroído), en mm (inches)
    L =  K1D para cabezales elipsoidales en las que K1 se obtiene de la Tabla UG-37.
    S: Esfuerzo Permisible, en MPa (psi)
    E: Eficiencia de Soldadura
    K: un factor en las ecuaciones para cabezales elipsoidales dependiendo
       de la proporción D/2h
    t: Espesor mínimo requerido del cabezal después de la formación, en mm (inches) (*)
    ts: Espesor mínimo especificado del cabezal después de la formación, en mm (inches).
         ts debe ser ≥ t
    (*) Espesor requerido (t) bajo presión en el lado cóncavo según UG-32
    r = radio interior del nudillo, en mm (inches).
    Caracteristicas:
    - Alta disponibilidad
- Admite presiones más altas que la Torisférica

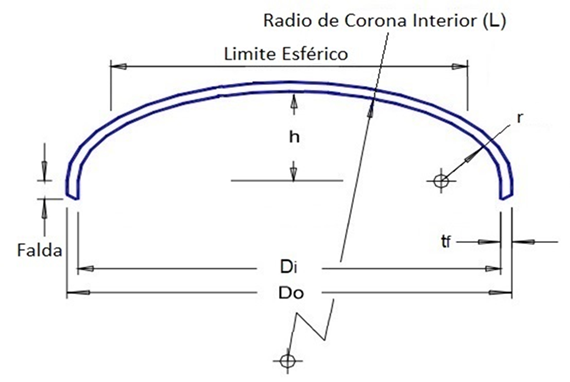

- La cabeza elipsoidal tiene la mitad del eje menor, h, igual a un cuarto del diámetro interior de la falda del cabezal, D
- Una aproximación aceptable de un cabezal elipsoidal 2: 1 es una con un radio de nudillo de 0.17D y un radio esférico de 0.90D
- Para las cabezas con ts / L <0.002, consulte el Apéndice. 1-4 (f)
